鑄鋼旋啟式止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只作用于介質單向流動的管路上，阻止介質回流，以防發生事故。主用于石油、化工、制藥、化肥、電力等管路上。

訂購熱線：400-1800-803

產品結構特點

1.大口徑的止回閥設計有吊環，方便起吊。

2.栓接閥蓋，中法蘭墊片的形式可根據壓力等級的不同進行選擇；CLASS600的止回閥可采用壓力自緊密封結構。

3.閥瓣限位裝置，防止閥瓣打開位置過高而無法關閉。

4.實心銷軸安裝精確，強度高，保證了閥門的使用性能和使用壽命。

5.搖桿具有足夠的強度，關閉時有足夠的自由度以利于閥瓣關閉。

6.閥瓣具有足夠的強度和剛度，閥瓣密封面可根據用戶要求堆焊金屬材料或鑲嵌非金屬材料。

材料明細

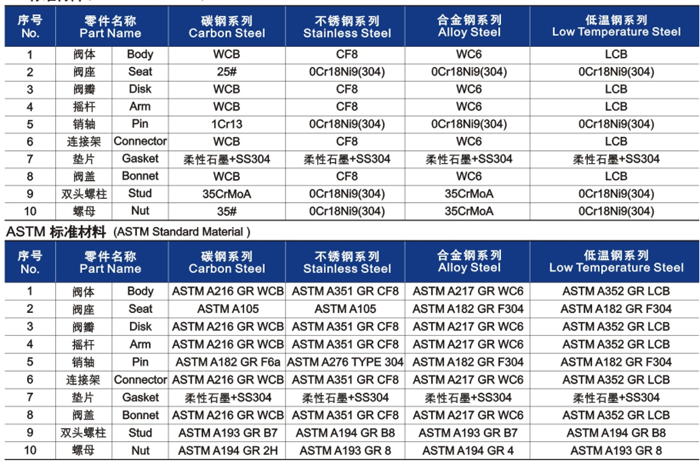

鑄鋼旋啟式止回閥材料明細

技術性能規范

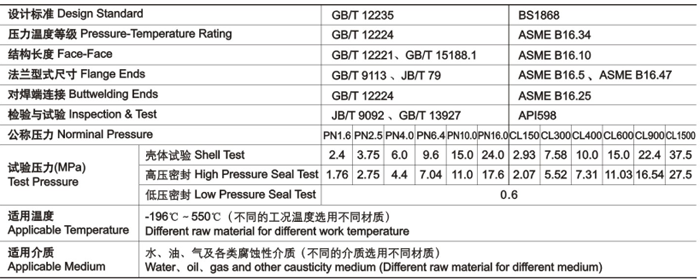

鑄鋼旋啟式止回閥技術性能規范

產品結構圖

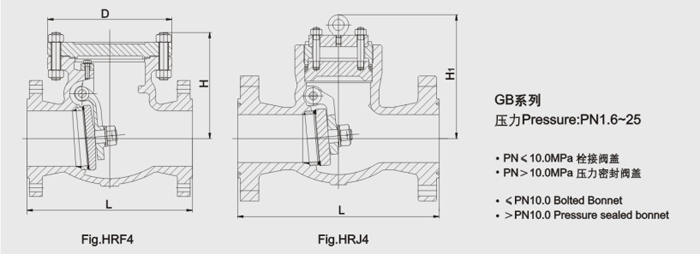

鑄鋼旋啟式止回閥結構圖

參數規格

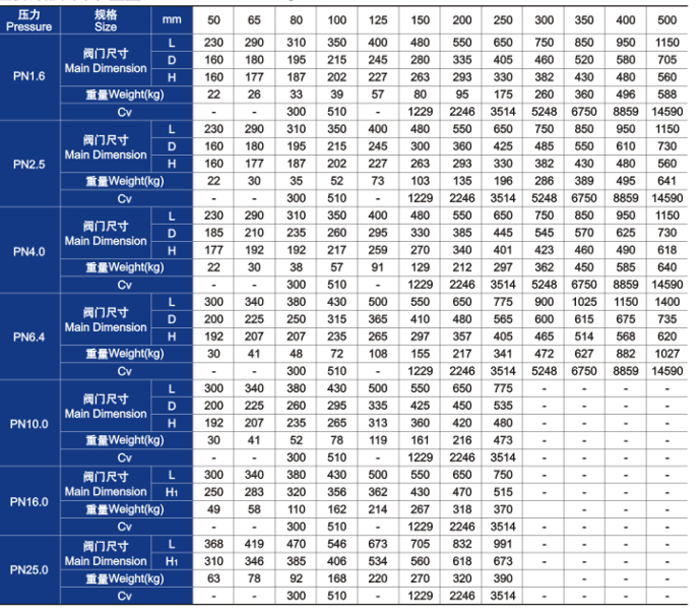

鑄鋼旋啟式止回閥主要外形尺寸和重量
