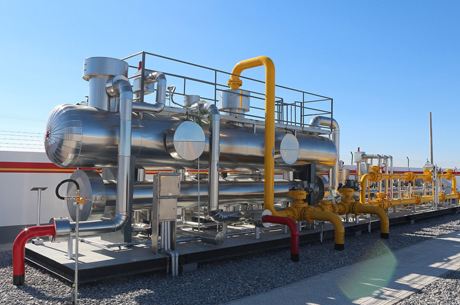

數字化集氣撬是集各采氣井來氣進行匯總系統、氣水分離系統、排液和放空經閃蒸罐處理系統、管道清管系統、外輸計量系統、自用氣減壓系統等于一體并進行集成數字化自動控制的新型撬裝。

各采氣井來氣經進站管匯進入多管束管式旋流分流器進行氣水分離，分離后氣體進入壓縮機或直接外輸（通過計量或清管閥外輸）。經壓縮機壓縮氣體可通過清管閥或計量外輸，進站管匯放空管來氣、壓縮機來液、兩相分離器來液及其放空總管來氣可進入閃蒸分液罐，經過閃蒸處理天然氣通往火炬，污水通過電磁閥控制排入污水罐。自用氣系統可將站內或站外天然氣經過減壓供站內自用。

數字化集氣撬滿足數字化，模塊化，撬裝化設計要求，設備整體成撬，安裝便捷，遠程控制，易于搬遷，節約能源，適用于任何工況。

施工周期：縮短集氣站施工周期。
站場投資：規模化運用后，投資將降低。
征地面積：征地面積較數字化集氣站減少。
組裝調試：工廠組裝調試，現場連接，節省大量現場安裝和調試的時間。
維護運行：整撬由成撬商負責售后，技術人員和層級減少，方便生產管理。
外觀質量：集氣撬整體保溫，電議電纜規范安裝，管線橫平豎直，整體美觀。
裝備制造：撬裝化后，進一步深化了標準化設計，實現系列化、裝置化、一體化、智能化、工廠化，致力打造可靠的裝備制造基地。 介質：含水天然氣
主體材料：Q345R 、Q245R 、20#鋼
處理氣量：10~100萬方/日
配電柜電壓：0~24V
設計壓力：5.0MPa
工作壓力范圍：1.0~3.5MPa
尺寸：2.6m×18.6m+2.6m×1.4m（根據具體處理規模設計） 1.用三通球閥，簡化進站放空和進壓縮機切換的流程，撬內閥門和撬體積大幅度減少；
2.將9大功能集中成撬，結構緊湊，減少閥門數量和撬體體積，方便拉運；
3.夏季不增壓時，集氣撬可獨立運行；
4.撬內統一設遠程放空和安全閥泄放，確保撬體安全；
5.撬整體保溫，確保冬季平穩運行；
6采用新型的分離閃蒸裝置，減少設備數量和尺寸；
7將集氣部分和分離部分分開設置，單獨成撬，到現場在組裝在一起，既減小撬的體積，又方便拉運和現場安裝。

主要完成氣井來氣的匯總、氣液分離、外輸計量，放空氣體的閃蒸分離、自用氣減壓，及管道清管等。
