明桿升降式鑄鋼閘閥采用上將是閥桿，閥桿與閘板采用T型槽連接，閥桿T型頭部整體鍛造成型，保證了足夠的連接強度；采用上裝式閥桿螺母，使閥門在開啟位置，即使卸下手輪，閥桿閘板不會下落；推力軸承的設計，使閥門開啟輕便、靈活。

訂購熱線：400-1800-803

結構特征

1.推力軸承的設計，使得閥門開啟輕便，靈活。

2.上裝式閥桿螺母使閥門在開啟位置，即使卸下手輪，閥桿閘板不會下落。

3.填料采用柔性石墨材料，密封性能可靠。用戶有要求時可提供填料隔環和注油脂結構。

4.閥門上密封的設計，全開時可保證填料，密封可靠。（不推薦帶壓更換填料）

5.采用升降式閥桿，閥桿與閘板采用T型槽連接，閥桿T型頭部整體鍛造成型，保證了足夠的連接強度。

材料明細

明桿升降式鑄鋼閘閥材料明細

技術性能規范

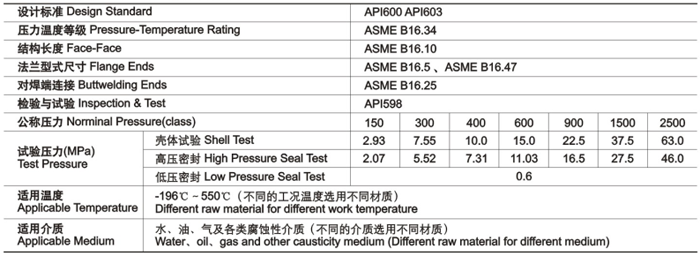

明桿升降式鑄鋼閘閥技術規范

結構圖

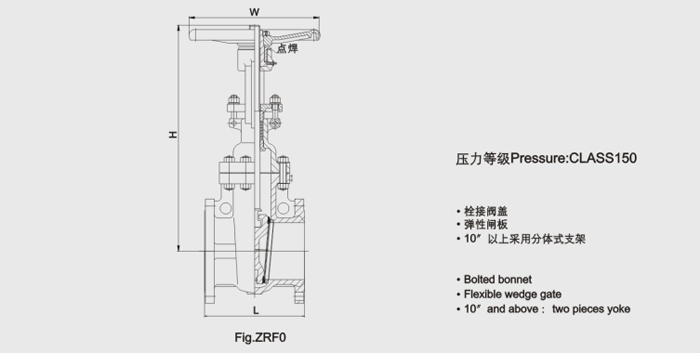

明桿升降式鑄鋼閘閥尺寸結構圖

參數規格

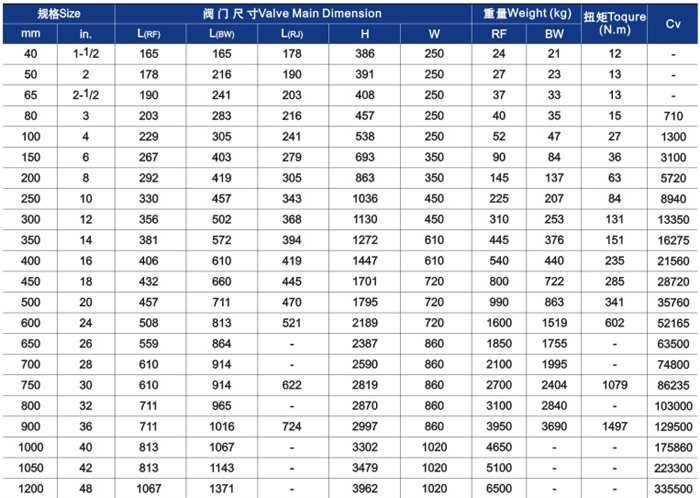

明桿升降式鑄鋼閘閥主要外形尺寸和重量
