浮動式鍛鋼球閥
該閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，也可采用板簧預載的可動金屬閥座結構。當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確保可靠密封，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故鍛鋼浮動球閥的使用壽命長。
訂購熱線：400-1800-803

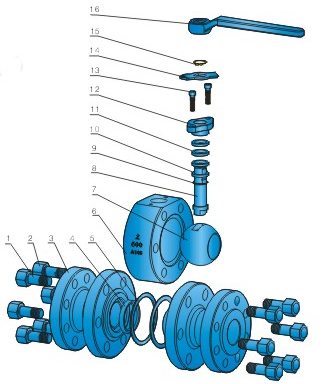

產品結構圖

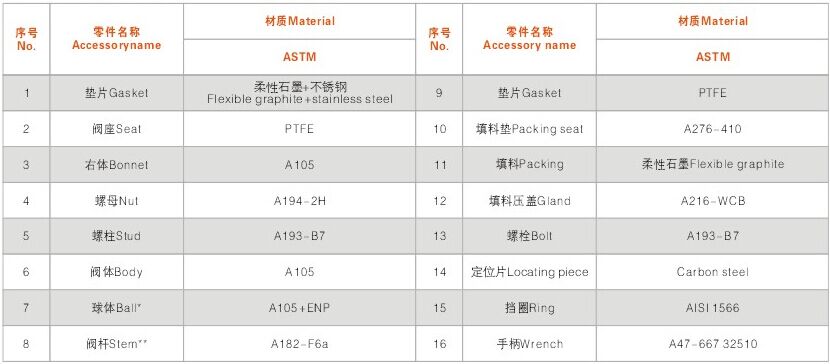

主要零件材料

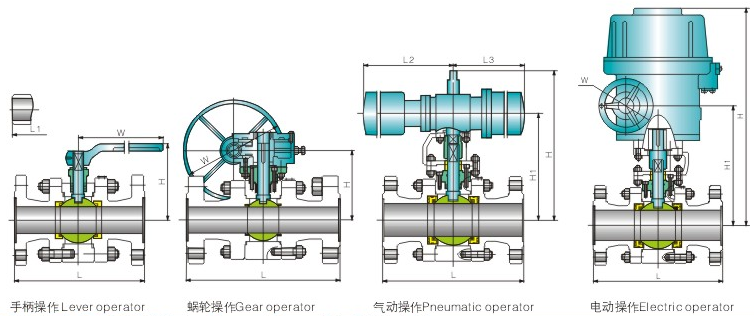

驅動方式結構

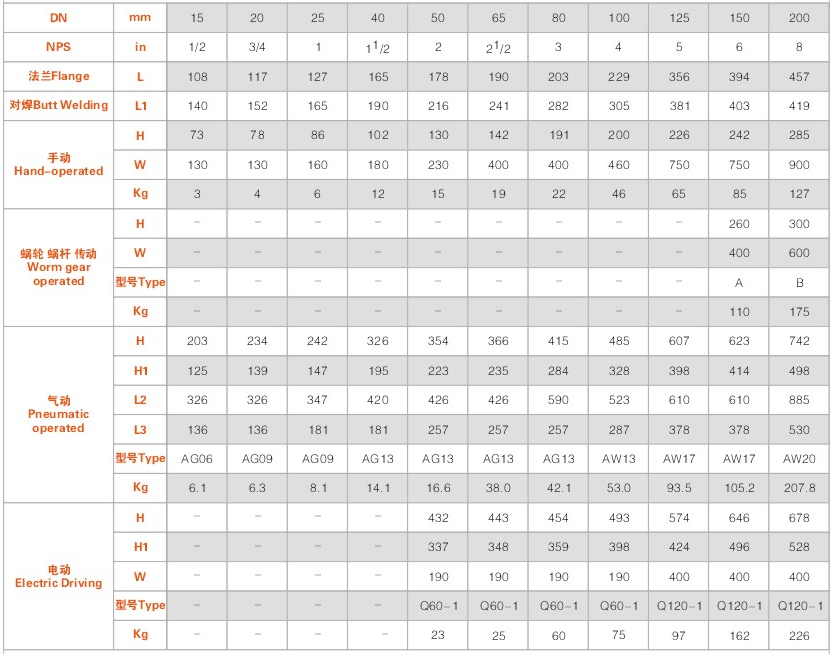

參數規格
設計標準
1、設計標準API 6D、BS5351、ASME B16.34、GB/T12237；
2、結構長度：ASME B16.10、GB/T12221；
3、法蘭尺寸：ASME B16.5、GB/T9113；
4、試驗和檢驗：API 598、JB/T9092。
注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

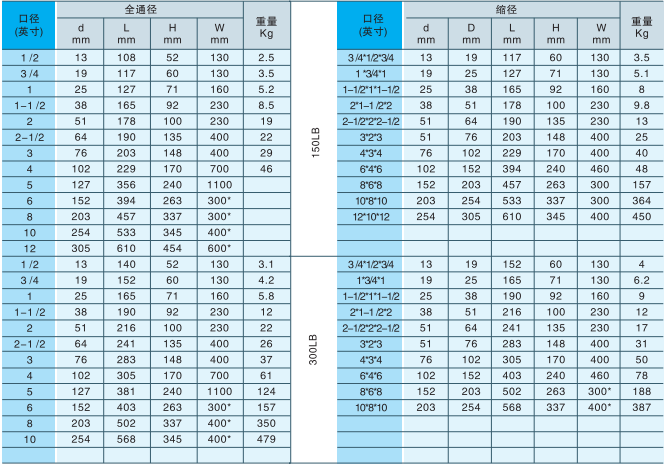

產品尺寸
