一、遠程智能開關井系統適用范圍

在天然氣井生產后期，出現了大量的低產井、產水井、間歇井，且氣井數量多，氣井開關井現場作業工作量巨大；

即使已經實現了遠程控制緊急開關井的截斷閥（井口緊急截斷閥和井口截斷電磁閥）也只有關斷功能，無法在開關井過程中調節閥門的開度，實現一個穩定的開井或關井過程。

無論以上的低產井、產水井、間歇井還是對于高產井或套壓大于6MPa的氣井只有人員在井廠才能開關井，工作量巨大，效率低，無法滿足氣井數字化生產管理的需求。

針對以上情況，遠程智能開關井系統按照人工現場開關井流程，現場采集處理油套壓和流量等數據，來控制調節針閥開度的大小，代替人工開實現遠程智能平穩開關井。

二、遠程智能開關井系統的組成和工作原理

2.1 遠程智能開關井系統的組成

遠程智能開關井系統由智能電動調節針閥、智能控制器、太陽能供電系統（太陽能+蓄電池）、RTU遠傳系統、檢測附件（油壓、套壓、管壓、流量計）等部分組成。

2.2 智能調節針閥與智能泡排棒自動加注裝置聯動工作原理

在自動投棒過程中，若泡排棒無法進入井筒，可利用智能調節針閥調節閥門開度大小甚至關井，控制井筒內天然氣流速，保證泡排棒能靠自身重量下落至井底(兩者控制參數需現場試驗后設置)。

三、遠程智能開關井系統的主要功能

1、天然氣井口的遠程正常開啟、遠程正常關閉和遠程緊急關閉的自動控制功能；

2、天然氣井口的手動正常開啟、手動正常關閉和手動緊急關閉的自動控制功能；

3、具有套壓、油壓、閥壓、管壓等壓變數據采集和遠傳功能；

4、具有流量計的數據采集和遠傳功能；

5、具有截斷閥的采控和遠傳功能；

6、具有智能調節針閥的采控和遠傳功能；

7、與智能泡排棒加注裝置配合，控制泡排棒的加注；

8、供電采用太陽能供電系統；

9、遠傳使用RS-A85接口，可使用現有的電臺或網橋；

10、工作溫度：-40~85℃；

11、具有防爆功能；

12、具有防水功能；

13、具有防沙功能。

四、遠程智能開關井系統（智能調節針閥）的主要參數

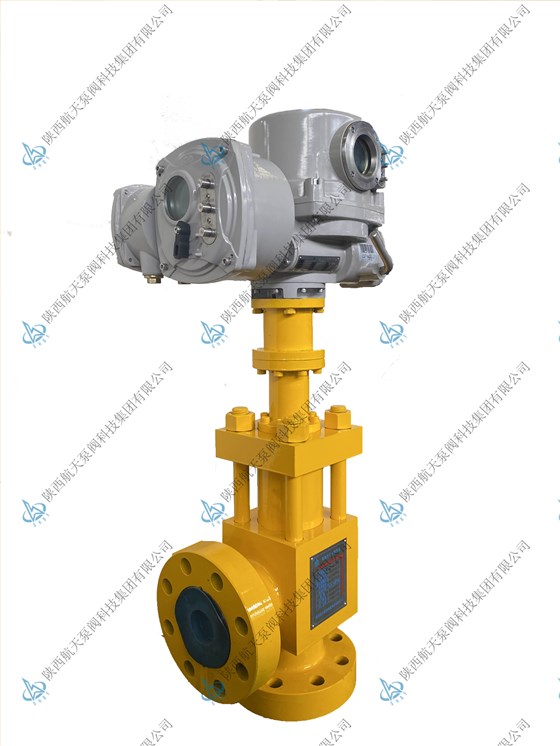

智能調節針閥主要參數：

•額定壓力：70MPa； 公稱通徑：65mm(2 9/16″)

•連接形式：API SPEC 6A 法蘭連接；

•法蘭規范：2 9/16″×10000psi(BX153)；

•工作介質：石油、天然氣；

•額定溫度：-29℃～121℃（P·U級）

•產品規范級別：PSL3； 性能要求級別：PR1；

•額定材料級別：DD； 制造標準: AP1Spec.6A

•最大功率: 40W； 開閥工作一次時間：40W工作170秒；

•關閥工作一次時間：40W工作170秒； 最大功率工作壓力：25MPa；

供電方式：太陽能+風能 。
